Instalasi Listrik Rumah: Komponen Dasar dan Cara Kerjanya

Instalasi listrik rumah tampak rumit dari luar, padahal tersusun dari beberapa komponen dasar yang bekerja berurutan: listrik masuk dari meter, dibagi di panel, lalu dialirkan lewat kabel ke lampu dan stop kontak. Memahami urutan ini adalah materi pertama siswa TITL di bilik praktik.

Dari meter ke beban

• MCB (miniature circuit breaker): pemutus otomatis yang memutus aliran bila arus berlebih atau terjadi hubung singkat. Nilainya dipilih sesuai kemampuan kabel yang dilindunginya.
• Kabel: ukuran penampang menentukan arus yang aman dilewatkan. Kabel yang terlalu kecil untuk beban akan panas dan berbahaya.
• Saklar dan stop kontak: saklar memutus penghantar fasa ke lampu; stop kontak menyediakan sambungan untuk peralatan yang dicolokkan.
• Pentanahan: penghantar pelindung (biasanya berwarna hijau-kuning) yang mengalirkan arus bocor ke tanah agar badan peralatan tidak menyetrum.
• Pemutus arus bocor: perangkat yang memutus listrik saat ada arus yang "hilang" ke tanah, misalnya lewat tubuh manusia.

Prinsip yang dijaga saat memasang

Sambungan harus rapat dan rapi, kabel diberi pelindung pada jalur yang rawan, dan pembagian beban di panel dibuat seimbang. Semua pekerjaan mengikuti gambar instalasi dan persyaratan yang berlaku di Indonesia (PUIL), karena instalasi yang asal jalan bisa menyala berbulan-bulan sebelum menimbulkan masalah.

Latihan di bilik praktik

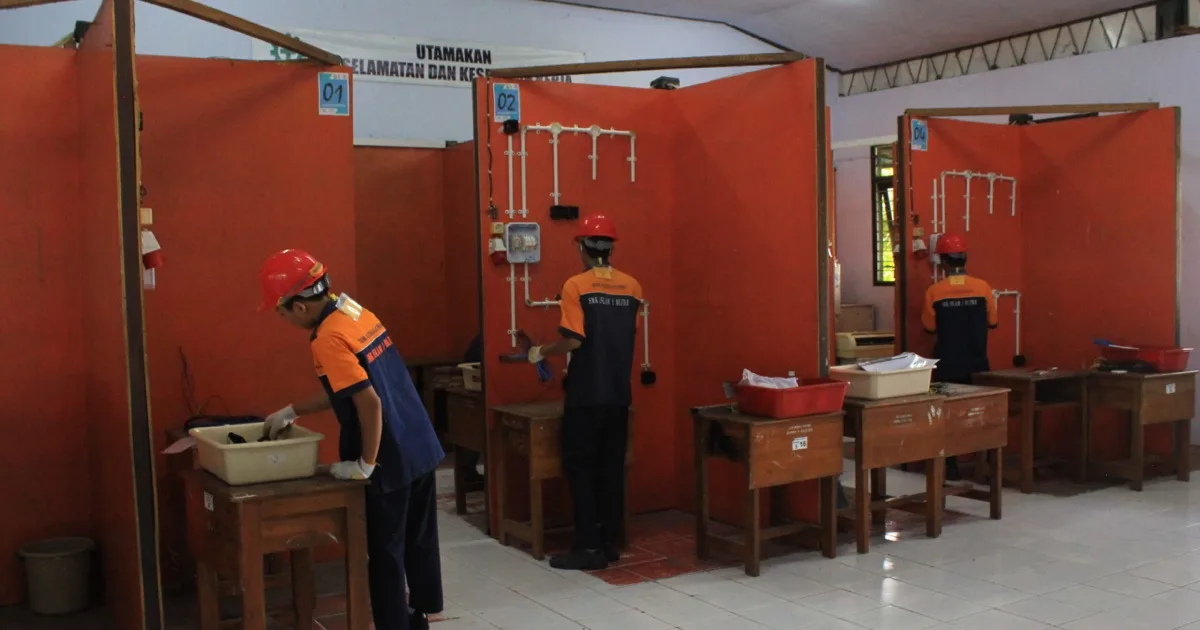

Di jurusan, siswa memasang jalur pipa, kabel, lampu, sakelar, dan stop kontak pada bilik praktik sebelum mencoba pekerjaan yang lebih besar. Jasa serupa untuk umum dikerjakan Unit Pelayanan Jurusan. Baca juga K3 listrik sebelum mencoba sendiri.
